Quel est le principe de fonctionnement d'une grande machine industrielle à fabriquer des tubes de glace ?

January 22, 2026

Dans de nombreux secteurs industriels, de l'agroalimentaire à la chimie en passant par le refroidissement du béton et la pêche, des solutions fiables et efficaces production de glace n'est pas un luxe, mais un élément opérationnel essentiel. Parmi les différentes technologies de fabrication de glace, machine à glaçons tubulaire se distingue par sa production de glace cylindrique de haute qualité, dure, à fonte lente et facile à manipuler. Pour les opérations nécessitant un rendement important, une machine à tubes de glace industrielle de grande capacité Il devient la pierre angulaire du processus de refroidissement. Cet article vise à démystifier le fonctionnement de ces systèmes performants, en fournissant des informations précieuses aux professionnels impliqués dans leur sélection, leur exploitation et leur maintenance.

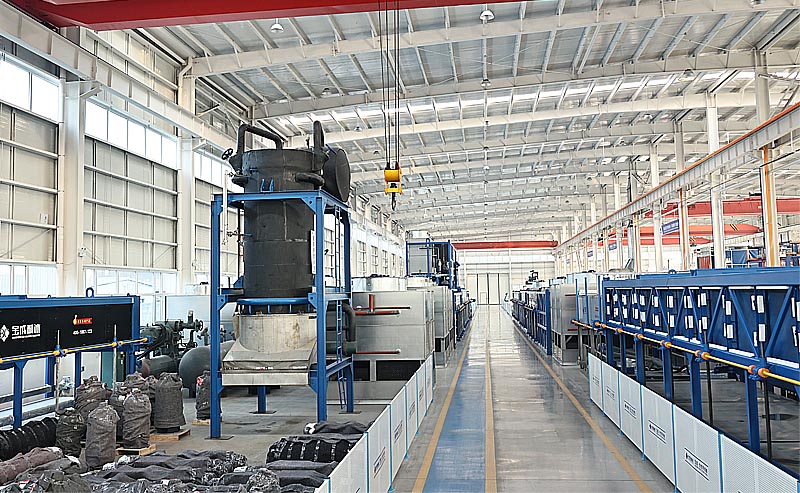

ice making machine manufacturers

Aperçu et classification des machines à glaçons tubulaires

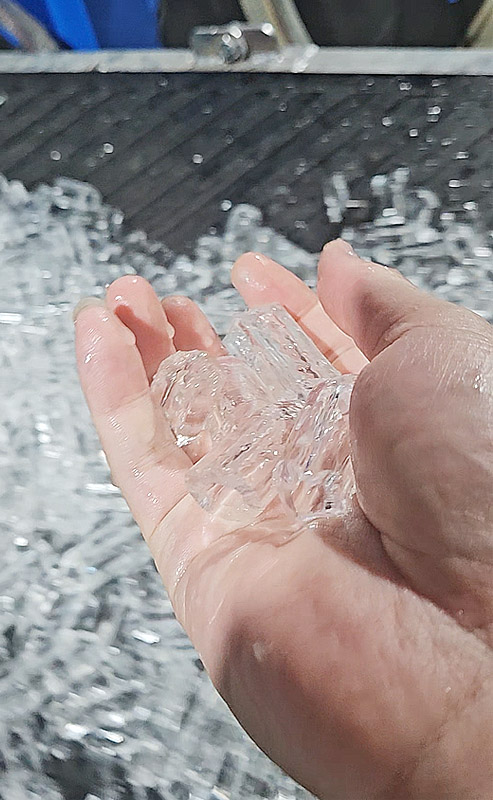

Glaçons en tube Elle se caractérise par sa petite forme cylindrique creuse, généralement de 22 à 35 mm de diamètre et de 25 à 50 mm de longueur. Cette forme offre un excellent rapport surface/volume, garantissant un refroidissement efficace.

Ces machines sont généralement classées comme suit :

Par capacité et structure: Des unités modulaires aux systèmes industriels robustes. Les capacités sont souvent exprimées en tonnes par 24 heures (par exemple, une machine à tubes de glace de 10 tonnes, machine à glace tubulaire de 20 tonnes, ou machine à glace tubulaire de 30 tonnes), en référence à la production quotidienne de glace.
Par réfrigérantLes systèmes modernes utilisent des réfrigérants respectueux de l'environnement comme le R404A, le R507A ou le R717 (ammoniac), choisis en fonction de l'efficacité, des exigences de sécurité et des réglementations locales.

Composants d'un système de machine à glaçons tubulaire industrielle haute capacité

Une grande unité industrielle est une intégration de plusieurs sous-systèmes synchronisés :

Système de réfrigérationLe cœur du système comprend un compresseur, un condenseur, un détendeur et l'évaporateur (qui est le bloc vertical de fabrication de glace).
Système de circulation et de distribution d'eau: Comprend une pompe à eau, un réservoir de stockage et un système de pulvérisation de précision qui répartit uniformément l'eau sur les parois internes des tubes de l'évaporateur.
Système de récolte (décongélation au gaz chaud) et de découpe: Gère la libération des colonnes de glace via un cycle de gaz chaud contrôlé et un coupeur rotatif qui découpe les colonnes de glace en morceaux uniformes.
Système de stockage et de transport de la glaceIl s'agit généralement d'un bac isolé muni d'une vis sans fin ou d'un tapis roulant pour transporter la glace jusqu'au point d'utilisation.
Système de contrôle et électriqueUn automate programmable (PLC) automatise l'ensemble du cycle, en surveillant les paramètres pour des performances optimales.

Principe de fonctionnement détaillé d'une grande machine industrielle à tubes de glace

L'opération consiste en un processus cyclique de congélation, de récolte et de redémarrage.

Le cycle de réfrigérationLe compresseur fait circuler le fluide frigorigène, qui absorbe la chaleur de l'eau circulant à l'intérieur des tubes de l'évaporateur et la rejette via le condenseur.
Le processus de formation de la glaceL'eau pré-refroidie et traitée est pompée vers le haut de l'évaporateur et pulvérisée sur les parois internes des tubes verticaux. En s'évaporant à la surface de ces tubes, le fluide frigorigène absorbe la chaleur, provoquant la congélation de l'eau à l'intérieur, de la paroi vers le centre. Une colonne centrale d'eau non gelée continue de circuler. Lorsque la couche de glace atteint une épaisseur prédéterminée (généralement de 4 à 6 mm), le cycle se poursuit avec la récolte.
Mécanisme de dégivrage à gaz chaudL'automate programmable lance la phase de récolte. Une vanne redirige le gaz réfrigérant chaud à haute pression (provenant directement du refoulement du compresseur) vers les tubes de l'évaporateur. Ce chauffage rapide et contrôlé fait légèrement fondre la surface extérieure de la glace, libérant ainsi les colonnes de glace cylindriques des parois des tubes. Elles glissent ensuite vers le bas par gravité.
Découpe et déchargeLes colonnes de glace, une fois détachées, tombent sur un coupeur rotatif situé au fond, qui les découpe en petits tubes prédéfinis. Ces morceaux de glace sont ensuite dirigés vers le bac de stockage.
Calcul du cycle et de la capacitéLa machine répète en continu ce cycle de congélation-récolte. Sa capacité journalière totale (10, 20 ou 30 tonnes) est déterminée par le poids de la glace par cycle de récolte, multiplié par le nombre de cycles par jour ; sa conception a été optimisée pour une efficacité maximale.

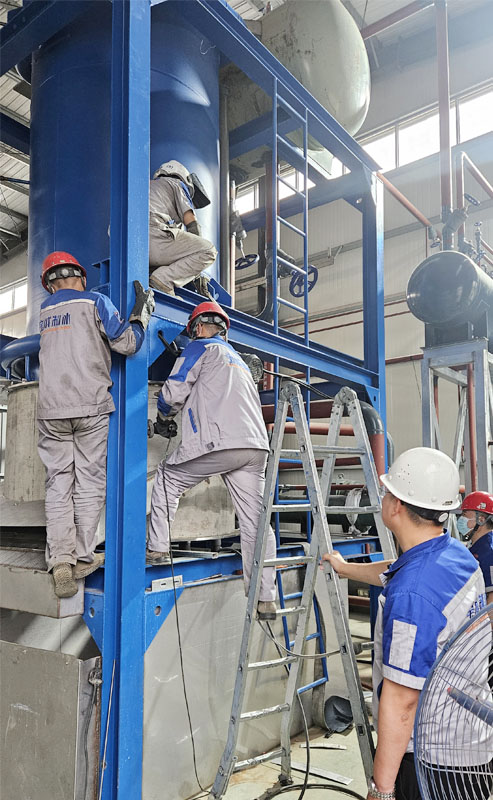

Fabrication de machines à glaçons tubulaires
Production de glace en tubes à grande capacité

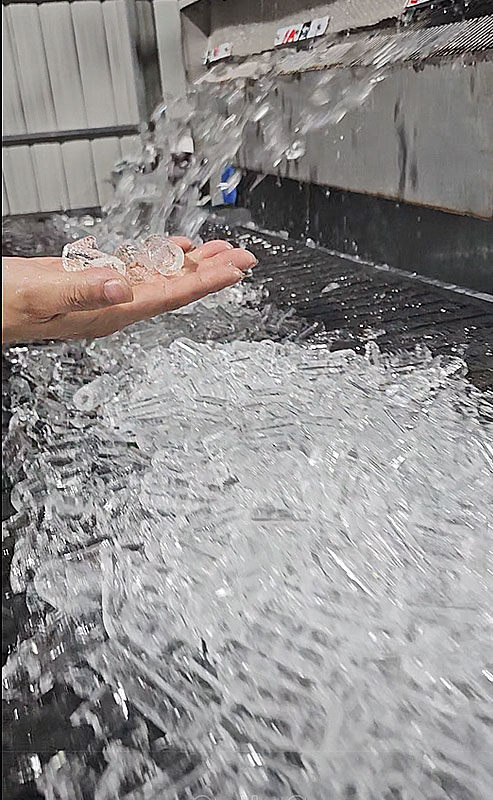

Usine de fabrication de tubes de glace

Applications dans des scénarios typiques

Les grandes usines de glace tubulaire font partie intégrante de :

Transformation des alimentsRefroidissement de la volaille, conservation des fruits de mer et refroidissement des pâtes à pâtisserie.
Industries chimiques et pharmaceutiquesRefroidissement et contrôle de la température des procédés pour les réactions exothermiques.
Construction: Dosage et durcissement du béton dans les projets de grande envergure.
Pêche et aquacultureConservation à bord et à terre pour maintenir la qualité des prises.
Centres de distribution: Pour les produits périssables en logistique de chaîne du froid.

Caractéristiques et avantages en matière de performance

Capacité et stabilité élevéesConçu pour un fonctionnement 24h/24 et 7j/7, assurant une production constante selon les besoins. usine de glace tubulaire.
efficacité énergétiqueLes modèles de pointe intègrent des systèmes de récupération de chaleur et des compresseurs à haut rendement, optimisant ainsi les paramètres kW/tonne de glace.
Qualité de glace supérieureProduit de la glace dure, sèche et sous-refroidie avec une perte de fonte minimale pendant le stockage.
Automatisation élevéeLa commande par automate programmable minimise l'intervention manuelle et garantit un fonctionnement constant.
Hygiénique et sûrFabriqué avec des matériaux de qualité alimentaire lorsque cela est nécessaire, et conçu pour un nettoyage et un entretien faciles.

Considérations relatives à la sélection et à la conception technique

Choisir le bon machine à fabriquer des tubes à glaçons implique plusieurs facteurs critiques :

Adaptation des capacités: Évaluer avec précision les besoins quotidiens de pointe et moyens en glace afin de sélectionner une machine de taille appropriée (par exemple, machine à tubes de glace de 10 tonnes contre. machine à glace tubulaire de 30 tonnes).
Conditions ambiantes et refroidissementChoisissez entre un condenseur à air, à eau ou à évaporation en fonction du climat local et de la disponibilité en eau.
Réfrigérant et sécuritéÉvaluer les compromis entre l'efficacité, le coût et les réglementations de sécurité pour différents fluides frigorigènes.
Qualité et prétraitement de l'eauLa dureté de l'eau et les impuretés influent considérablement sur les performances et la clarté de la glace. Les systèmes de filtration ou d'adoucissement sont souvent indispensables.
Aménagement spatial: Prévoir un espace suffisant pour l'installation, le fonctionnement, la ventilation et l'accès pour la maintenance future.

Exploitation, maintenance et dépannage

Un entretien régulier est essentiel à la longévité de l'appareil. Cela comprend le nettoyage du circuit d'eau, la vérification du niveau de réfrigérant, l'inspection des lames de coupe et le contrôle de l'étalonnage des capteurs. Les problèmes courants, tels qu'une capacité réduite ou une forme irrégulière des glaçons, sont souvent liés à la qualité de l'eau, à la charge de réfrigérant ou à l'entartrage des tubes de l'évaporateur ; autant de problèmes évitables grâce à un programme d'entretien approprié.

Tendances et perspectives technologiques

L'avenir de machine industrielle de fabrication de tubes à glace Les avancées technologiques indiquent une connectivité accrue (Internet des objets pour la surveillance à distance), l'adoption de fluides frigorigènes naturels à faible potentiel de réchauffement climatique (PRG) et de nouveaux progrès dans l'intégration des pompes à chaleur pour utiliser la chaleur résiduelle dans d'autres processus, ce qui permettra d'accroître l'efficacité globale de l'usine.

Conclusion

A grande machine à tubes de glace industrielle Il s'agit d'un système d'ingénierie thermique sophistiqué, alliant avec brio les principes de la thermodynamique et un contrôle précis pour fournir un composant industriel essentiel. Comprendre ses composants, son principe de fonctionnement et ses exigences d'application est fondamental pour réaliser un investissement éclairé, gage de fiabilité, d'efficacité et d'un excellent retour sur investissement pour les années à venir.
